TFT LCD-de Kabel van de de Testmonitor van kabeltelevisie en Video het signaalniveau van de Controleptz Camera



TFT LCD-de Kabel van de de Testmonitor van kabeltelevisie en RGB Controleptz Camera 480x320





Snel Detail:



Het nieuwe kabeltelevisie-meetapparaat wordt ontwikkeld voor de installatie en het onderhoud Ter plaatse van IP camera, analoog camera en netwerkapparaat, met Videovertoning, PTZ-controle, DC12v-outputmacht, Audiotest, Rassenbarrièregenerator, de Gegevens van RS 485 het zoeken en Kabel het testen, die hetzelfde aan de vorige modellen zijn. De nieuwe ontwikkelde functies omvatten POE voeding het testen, PINGELEN het testen, IP adresaftasten, Videomomentopname, Videoverslag, Beeldvergroting, Haventrilling, LEIDENE lamp enz. Het nieuwe meetapparaat heeft ook TDR-kabel het testen ingebouwd, die gespecialiseerd ontworpen voor BNC-kabel het testen in het veiligheids controlesysteem is. Deze functie kan BNC-kabel en de onderbrekingspunt van de netwerkkabel nauwkeurig meten en sluit plaats kort. Het nieuwe meetapparaat dat met gemakkelijke verrichting en portabiliteit wordt ontworpen maakt het voor een technicus of de installateur van kabeltelevisie eenvoudig om en kabeltelevisie- te handhavensystemen, die het werkefficiency verbeteren door tijd te verminderen in het gebied te installeren.





Eigenschappen:



— 1. 3.5 duim full-view TFT LCD, 480 (RGB) x320

2. — lage consumptie, het werk 11 uren

3. Het het facultatieve menu van — OSD, Engels, Chinees en andere talen

4. — LCD het schermhelderheid/contrast/kleuren regelbare Verzadiging

5. — identificeer en pas automatisch de videowijze van NTSC en VRIEND — aan

6. Verbeterde colorbar generator, door de videorassenbarrière te ontvangen om het videokanaal normaal te testen of transmit

7. — beweegbare Micro BR

9. — LEIDENE Lamp, gemakkelijk om bij nacht te werken

10. — User-defined kortere wegsleutels (F1 en F2)

. 10x het gezoem — 11, videobeeld kan worden overdreven om de makkelijk te gebruiken details te bekijken,

12. — de momentopname en bewaart het huidige beeld als JPG-dossier in de BR-kaart

13. — PINGEL normaal het testen, testip camera of de haven van andere netwerkapparaten ethernet of het werk, en het IP adres of juist is

14. — IP het adresaftasten, zoekt snel het IP adres naar de aangesloten IP camera en andere netwerkapparaten

15. — POE de voltagemeting, test het PoE voltage van de schakelaar aan IP camera's, draadloos AP apparaat en andere PD apparaten

16. — de trilling van de apparatenhaven, gemakkelijk om de verbonden PoE schakelaarhaven te vinden door speciale signalen te verzenden, zal de verbonden PoE haven bij speciale frequentie trillen.

— 17. Verbindingsmonitor; controleer het plaatsende IP adres of bezet

— 18. TDR-onderbrekingspunt en kort:sluitenmeting (BNC-kabel, netwerkkabel enz.)

19. Het adresaftasten van — PTZ, onderzoek omhoog identiteitskaart van PTZ-camera.

20. — netwerkkabel en van de Telefoonkabel het testen, toont de opeenvolging van verbinding en Nr

van de LAN kabel

— 21. Multi-protocol. Steunt meer dan dertig PTZ-protocollen. Zoals pelco-p, pelco-D,

SAMSUNG

22. Steun RS232/RS485/RS422, tarief 600 regelbare ~ 115200bps

23. — Batterij van het lithium de Ionenpolymeer. Het apparaat wendt geavanceerde vermogenssturing en beschermingskring aan

— 24. Toon de gegevens en het beeld binnen op het scherm tegelijkertijd.

— 25. Gemakkelijk voor gebruik dat de trein bijna onnodig is





Functie:



1. De videotest van het signaalniveau

De sterktevermindering van het test zal de videosignaal, langere videosignaalkabel het beeld om schemerig veroorzaken te zijn, en de beeld dynamische waaier te verminderen, is het videosignaal te sterk, zal het de virtuele schaduw, veroorzaken en zal de scherpte van het beeld verminderen.

 Het kan ook echt-vertoning de videoniveauwaarde, als uit waaier, de berichten vertoning in het scherm zullen zijn.



2. PTZ-controlemechanisme

Toon de input videobeelden. De pan/helt de eenheid en het gezoem van P/T in uit het beeld over. Opstelling de controlerende parameters zoals protocol, communicatie haven, baudstarief, PTZ-identiteitskaart, pan/schuine standsnelheid; reeks en vraag vooraf ingestelde positie



3. Verbeterde Rassenbarrièregenerator

Video die, de PAL/NTSC-videogenerator produceren van de multisysteemrassenbarrière (verwisselbare het acht-Systeem, brengt/ontvangt kleurrijk acht-systeem over veronderstelt). Door de videorassenbarrière te ontvangen om het videokanaal normaal te testen of transmit. En rechter of de kleur, wegens het transmissieverlies of de interferentie verschillend is, het geschikt voor Videotransmissie van de gebiedstests, zoals optische videozender en ontvanger, videokabel enz.

De nieuwe functierassenbarrière kan het beeld testen of verschuiving.

De rassenbarrière (rood, groen, blauw, wit, zwart) test de monitor of witte of zwarte punt enz. hebben.



4. De outputmacht van DC12V 1A

Macht de camera de machtsoutput met van DC12V (1A) van het meetapparaat. Het is nuttig voor manifestatie en het testen wanneer de voeding niet beschikbaar is.





Specificatie:



Model		HVT-MEETAPPARAAT hvt-2601 van kabeltelevisie (6de generatie)
Videotest
Signaalwijze		NTSC/PAL (de Auto past aan)
Vertoning		3.5 duim digitaal TFT LCD, 480 (RGB) resolutie van x 320
LCD aanpassing		Helderheid, Contrast, regelbare Verzadiging
Videoin/out		1 kanaalbnc Input & 1 kanaaloutput
Videooutputwijze		1.0 vp-p
Videoniveautest
Niveautest		Videosignalen die in IRE of mV worden gemeten
PTZ-controlemechanisme
Mededeling		Steun RS232 en RS485
PTZ-Protocol		Compatibel systeem met meer dan 30 protocollen zoals pelco-D/P, Samsung, Panasonic, Lilin, Yaan, enz.
Baudstarief		600,1200,2400,4800,9600,19200,57600,115200bps
Videosignaalgeneratie
Rassenbarrièregenerator		Output één het videosignaal van de kanaalpal/ntsc rassenbarrière voor het testen van monitor of videokabel. (rode, groene, blauwe, witte en zwarte kleur)
UTP-KABELtest
UTP-kabeltest		Van de de kabelverbinding van testutp de status en de vertoning in het scherm. Lees het aantal van de testdoos.
De machtsoutput van DC12V 1A
DC12V machtsoutput		Outputdc12v1a macht voor camera
Audioinputtest
Audioinputtest		test de bestelwagen en ander audiomateriaal op de voorkant
RS485 gegevensanalyse
Gegevensmonitor		Vangt en analyseert de bevelgegevens van het controleren apparaat
10 x gezoem van beeld
Beeld10x gezoem		10x de vertoning en de video van het gezoembeeld uit
Foto, Videoverslag, Verslagplayback
Foto		de momentopname en bewaart het huidige beeld als JPG-dossier
Videoverslag		Videoverslag en opslag het dossier
Verslagplayback		Om het opslagdossier in de BR-kaart te bekijken
Haventrilling
Haventrilling		Vind snel de verbonden POE haven.
IP het aftasten, Verbindingsmonitor, PINGELT test
IP aftasten		Kom snel de aangesloten IP camera of het andere netwerkapparatuurip adres te weten.
Verbind Monitor
Verbind monitor		Controleer het IP adres of bezet is
PINGEL het Testen
PINGEL het testen		Test IP camera of Ethernet-haven van de andere netwerkapparatuur of het werk normaal, en controleer het IP adres
POE meetapparaat
POE meetapparaat		Toon de van de voedingvoltage en kabel verbindingsstaten
TDR-Meetapparaat
TDR-Meetapparaat	breekpunt en kortsluitingmeting (BNC-kabel, telefoonkabel)
MACHT
Machtsadapter	Gelijkstroom 5V (1.5A)
Batterij	De ingebouwde 3.7V batterij van het Lithiumpolymeer, 3000mAh
Navulbaar	Na het laden van uur 3-4, duurt de werktijd 11 uren
Lage Consumptie	Energie - besparingstechnologie, de vertoning in real time van het batterijpictogram
Parameter
Verrichting het plaatsen	Het Engels/Chinees en ander talenosd menu
Auto weg	5-60 (mins)
Keytone	On/Off
Algemeen
Het werk Temperatuur	-10℃-+50℃
Het werk Vochtigheid	30%-90%
Afmetingsgewicht	194mm x 112mm x 48mm/540g

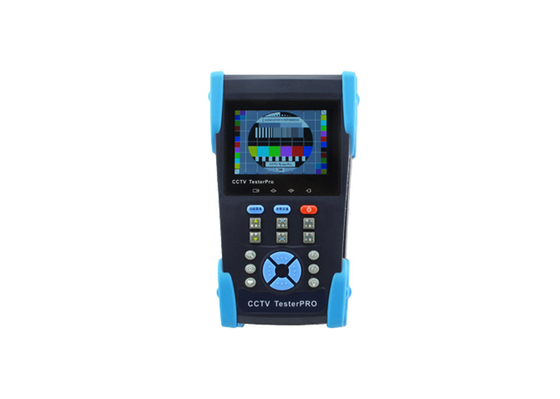

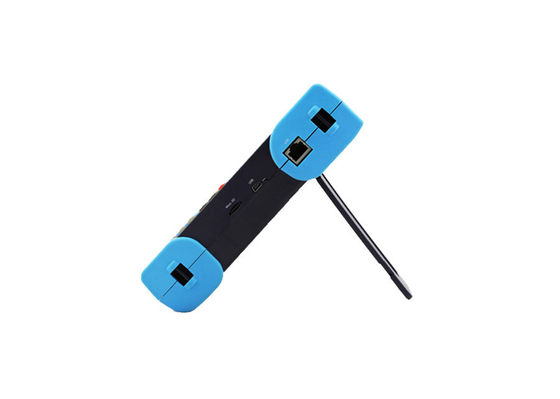

Productbeeld:
